CLASE |
FLUIDO |
MATERIAL |
SERIE |
CONDICIONES |
TRIM VALVULAS |
ESPESOR |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kgf/cm2 |
psig |
|
deg C |
deg F |
||||||
|
A1 |
Hidrocarburos |
C.S. ASTM A53 Gr.B |
150# |
Máx |
20.0 |
285 |
Mín |
38 |
100 |
Trim # 5 |
1.5 mm |
|
Mín |
5.6 |
80 |
Máx |
427 |
800 |
||||||
|
A2 |
Agua Fría, |
C.S. ASTM A53 Gr.B |
150# |
Máx |
20.0 |
285 |
Mín |
38 |
100 |
Trim # 8 |
3.0 mm |
|
Mín |
18.3 |
260 |
Máx |
93 |
200 |
||||||
|
A3 |
Aire instrumentos |
GALV. C.S. A53 Gr. B |
150# |
Máx |
10,5 |
150 |
Mín |
25 |
77 |
Trim # 8 |
0.0 mm |
|
Mín |
7 |
100 |
Máx |
54 |
130 |
||||||
|
B1 |
Hidrocarburos líquidos |
C.S. ASTM A53 Gr.B |
300# |
Máx |
52.0 |
740 |
Mín |
38 |
100 |
Trim # 5 |
3.0 mm |
|
Mín |
38.6 |
549 |
Máx |
318 |
604 |
||||||
|
B2 |
LPG |
KCS ASTM A106 Gr.B |
150# |
Máx |
52.0 |
740 |
Mín |
38 |
100 |
Trim # 5 |
1.5 mm |
|
Mín |
38.6 |
549 |
Máx |
318 |
604 |
||||||
|
C1 |
Hidrocarburos líquidos |
C.S. ASTM A53 Gr.B |
600# |
Máx |
104 |
1480 |
Mín |
38 |
100 |
Trim # 5 |
3.0 mm |
|
Mín |
46 |
654 |
Máx |
443 |
829 |
||||||
|
E1 |
Vapor Alta |
A.S. |
1500# RJ |
Máx |
263.7 |
3750 |
Mín |
38 |
100 |
Trim # 5 |
1.5 mm |
|
Mín |
37 |
526 |
Máx |
607 |
1125 |
||||||
Lo que conviene hacer en un proyecto real es copiar de este conjunto las clases que más
se acercan a las que hay que cargar y modificarlas según lo requerido.
En nuestro caso copiaremos la clase A1 tal cual. Para esto ejecutamos
el módulo de base de datos de EPLANT-Piping y abrimos el proyecto de ejemplo.

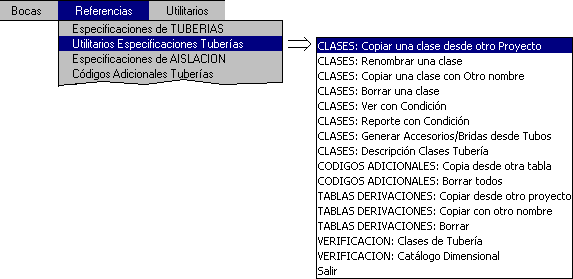

Se selecciona luego la siguiente opción:
Curso EPLANT-Piping: Copiar una Clase de Tuberia desde Otra Tabla (43seg)
CLASE A1 EN FORMATO EPLANT

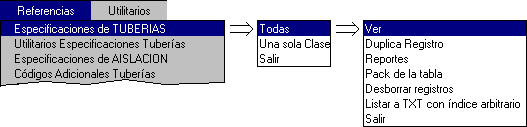

Para acceder al contenido de las clases de tuberías se utiliza la opción:
Se despliega una tabla que contiene una serie de columnas verticales (campos) y filas
horizontales (registros). A cada registro corresponde un componente de una clase.
Cada campo representa un parámetro asignado a ese componente, en el rango de diámetro
especificado.
A continuación se muestran algunos de los componentes de la misma clase A1 cargada en formato EPLANT.
|
CLASE |
COD |
OPE |
D1A |
D1B |
D2A |
D2B |
RAT |
SCH |
E1 |
E2 |
MAT |
CODA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
A1 |
45E |
1/2" |
1 1/2" |
3000 |
SW |
CM1 |
|
|||||
|
A1 |
45E |
2" |
2" |
XS |
BW |
CP1 |
|
|||||
|
A1 |
45E |
3" |
6" |
STD |
BW |
CP1 |
|
|||||
|
A1 |
45E |
8" |
12" |
20 |
BW |
CP1 |
|
|||||
|
A1 |
45E |
14" |
18" |
10 |
BW |
CP1 |
|
|||||
|
A1 |
45E |
20" |
24" |
STD |
BW |
CP1 |
|
|||||
|
A1 |
90B |
1/2" |
1 1/2" |
3000 |
SW |
CM1 |
|
|||||
|
A1 |
90B |
2" |
2" |
XS |
BW |
CP1 |
|
|||||
|
A1 |
90E |
3" |
6" |
STD |
BW |
CP1 |
|
|||||
|
A1 |
90E |
8" |
12" |
20 |
BW |
CP1 |
|
|||||
|
A1 |
90E |
14" |
18" |
10 |
BW |
CP1 |
|
|||||
|
A1 |
90E |
20" |
24" |
STD |
BW |
CP1 |
|
|||||
|
A1 |
BLI |
1/2" |
24" |
150 |
RF |
CM1 |
|
|||||
|
A1 |
CAP |
1/2" |
1 1/2" |
3000 |
SW |
CM1 |
|
|||||
|
A1 |
CAP |
2" |
2" |
XS |
BW |
CP1 |
|
|||||
|
A1 |
CAP |
3" |
6" |
STD |
BW |
CP1 |
|
|||||
|
A1 |
CAP |
8" |
12" |
20 |
BW |
CP1 |
|
|||||
|
A1 |
CAP |
14" |
18" |
10 |
BW |
CP1 |
|
|||||
|
A1 |
CAP |
20" |
24" |
STD |
BW |
CP1 |
|
|||||
|
A1 |
CAP1 |
1/2" |
1 1/2" |
3000 |
SC |
CM1 |
|
|||||
|
A1 |
CHE |
1/2" |
1 1/2" |
800 |
SW |
CHE01 |
||||||
|
A1 |
CHE |
2" |
24" |
150 |
RF |
CHE02 |
||||||
|
A1 |
CPL |
1/2" |
1 1/2" |
3000 |
SW |
CM1 |
|
CONTENIDO DE LOS CAMPOS
En los campos se utilizan tres códigos: COD, MAT y CODA. El resto de los parámetros contienen directamente los valores de parámetros. A continuación se detalla la utilización de los campos principales:
|
CAMPO |
CONTENIDO |
|
PCLA |
Clase de cañería, hasta nueve caracteres. |
|
COD |
Código genérico de componente de tubería. Los primeros tres caracteres son validados en ingreso con el contenido del campo COD de la tabla del sistema \PD\STD\COD.DBF. Se pueden utilizar códigos más largos de tres caracteres (que es el máximo que define la tabla COD.DBF), por ejemplo, CRE1. Esto permite asignar propiedades distintas al mismo componente en el mismo rango de diámetro. Esta posibilidad es compatible con las reglas de nombramiento de las tablas dimensionales, que sólo utilizan los primeros tres caracteres del código del componente. |
|
OPE |
Es utilizado únicamente para válvulas: es el código de operador asociado a la válvula definida en el campo COD. Si el campo está vacio, la válvula se generada sin operador, que, por otra parte puede ser agregado sucesivamente y también cambiado en cualquier momento, siendo un componente distinto que la válvula. Este campo tiene una longitud de 6 caracteres. Los tres siguientes al código del operador son utilizados unicamente para formar la primera parte del nombre de las tablas dimensionales asociadas al operador, para ofrecer mayor flexibilidad en la carga de dimensiones de operadores relativos a distintos tipos de válvula. Ejemplo, si OPE=WHEGLO las tablas dimensionales de este operador tendrán el prefijo WHEGLO, seguido por el número del parámetro correspondiente. |
|
D1A |
Rango inferior del diámetro primario, en pulgadas. Es validado en ingreso con el contenido del campo DIAM del archivo \PD\STD\ANSI\PIP.DBF, para la norma Ansi. |
|
D1B |
Rango superior del diámetro primario, en pulgadas. Es validado como el D1A. |
|
D2A |
Rango inferior del diámetro secundario, en pulgadas. Sólo para reducciones. Es validado como el D1A. |
|
D2B |
Rango superior del diámetro secundario, en pulgadas. Sólo para reducciones. Es validado como el D1A. |
|
RAT |
Serie del diámetro primario, hasta cuatro caracteres máximo. Los valores posibles de schedule son contenidos en la tabla \PD\STD\RAT.DBF. |
|
SCH |
Schedule del diámetro primario, hasta seis caracteres. Puede ser usado también para definir espesores. Los valores posibles de schedule son contenidos en la tabla \PD\STD\SCH.DBF. |
|
E1 |
Código de extremo para la conexión de los puntos 1 y 3. Los valores posibles son contenidos en la tabla \PD\STD\END.DBF. Este código es utilizado también para definir el nombre de las tablas de dimensiones y de peso del componente. La posición de los puntos de conexión varía según el tipo de componente. |
|
E2 |
Código de extremo para la conexión de los puntos 2 y 4. Idem arriba. Si no se especifica este campo, el sistema asume que es igual al E1. |
|
MAT |
Código de Materiales. Es validado en ingreso con el campo MAT de la tabla \PD\STD\MAT.DBF. Si el código puesto en la clase no está definido en la tabla de materiales, no aparecerá ninguna descripción de ese material. Varios comandos señalarán el error, por ejemplo durante la ejecución del comando de MTO en isométricos. |
|
CODA |
Código adicional. Es validado en ingreso con el campo CODA de la tabla [código_proyecto]CD.DBF. Si este código está definido en esta tabla y tiene un texto asociado en el campo de Memo DES, este texto aparecerá en los listados de requisiciones de materiales. Este código tiene dos funciones principales: completar la descripción genérica asociada al código de componentes (tabla \PD\STD\COD.DBF) y asociar un texto arbitrariamente grande (ya que está guardado en un campo MEMO) para ser usado como descripción detallada en las requisiciones de ingeniería. En función de la configuración del proyecto, la tabla que guarda estos códigos puede ser la del sistema: \PD\STD\PIPCD.DBF |
|
THCK |
Espesor de Junta / Dimensión de Componente para los componentes que tengan habilitado la lectura de un parámetro dimensional desde la clase, por ejemplo Niples. |
Los campos D2A y D2B deben ser dejados en blanco, salvo que para reducciones, olets, válvulas de seguridad, es decir, componentes de cañería que tienen dos diámetros diferentes.
Los siguientes campos tienen un uso menos frecuente pero importante a la hora de poder configurar el proyecto:
|
CAMPO |
CONTENIDO |
|
RAT2 |
Serie del diámetro secundario, hasta cuatro caracteres máximo |
|
SCH2 |
Schedule del diámetro secundario, hasta seis caracteres. |
|
STU |
Si este campo es dejado en blanco y el componente tiene uniones bridadas y éstas generan elementos implícitos, se genera automáticamente un juego de espárragos con código STU. Este código debe estar definido en la misma clase, para poder asignar características como material y código adicional. Para generar otro código, por ejemplo el código BLT (bulones), este nombre debe estar cargado en el campo STU. También en este caso, el código BLT debe estar definido en la clase. De esta forma se puede definir, para la misma clase el uso de espárragos o bulones, en función del diámetro o por cada componente específico. |
|
GAS |
Si este campo es dejado en blanco y el componente tiene uniones bridadas y éstas generan elementos implícitos, se genera automáticamente una junta con el código GAS. Este código debe estar definido en la misma clase, para poder asignar características como material y código adicional. Para generar una junta con otro código, por ejemplo el código alternado GAS1, este nombre debe estar cargado en el campo GAS. También en este caso, el código GAS1 debe estar definido en la clase. |
|
STD |
Si este campo es dejado en blanco (es el caso más común), el sistema asume que el componente utiliza la norma dimensional definida por defecto en el setup del proyecto. Si encuentra un nombre, éste es interpretado como el nombre de la norma a la cual hacer referencia para este componente. En este caso, debe existir el directorio correspondiente, anidado en el \PD\STD. |
|
SPOOL |
Código de Spool en el caso de que la definición de Spools se realice desde las clases de tubería. |
COMPONENTES ALTERNADOS
Si existe la necesidad de cargar dos elementos con características distintas, en el
mismo rango de diámetro, se generan los registros correspondientes y se agrega un caracter
arbitrario a uno de los códigos genéricos.
Por ejemplo, si necesitamos utilizar una Válvula Exclusa con las siguientes opciones
en el mismo rango de diámetro (de 1/2" a 1 1/2"):
- ambos extremos socket weld
- un extremo BW y el otro roscado
se pueden utilizar los dos códigos GAT y GAT1, para garantizar que el
código genérico sea unívoco, y asignar a estos dos códigos las dos variantes de extremo.

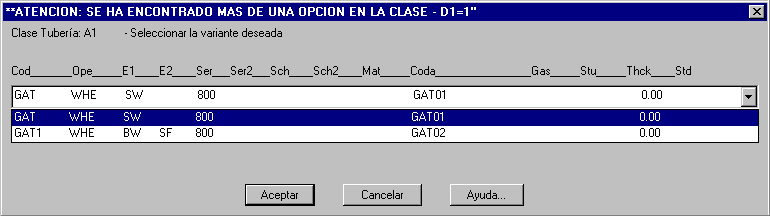

En el momento en que desde la maqueta invoquemos la colocación de una Válvula Exclusa
en un diámetro entre 1/2" y 1 1/2", aparecerá automáticamente el siguiente mensaje:
Teniendo la posibilidad de seleccionar la opción deseada.

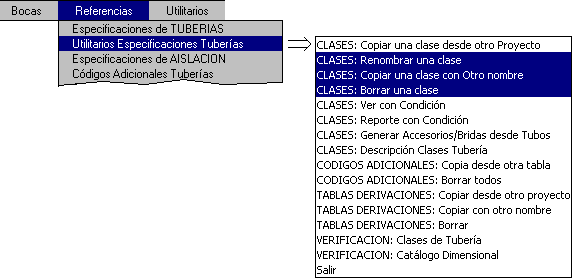

COPIAR, BORRAR Y RENOMBRAR CLASES

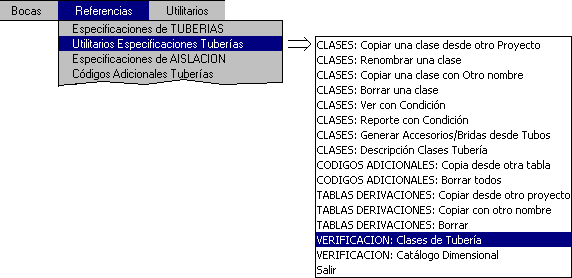

La opción de Copiar una clase ya se mostró anteriormente. Hay otras opciones que permiten copiar, borrar y renombrar clases del proyecto abierto:

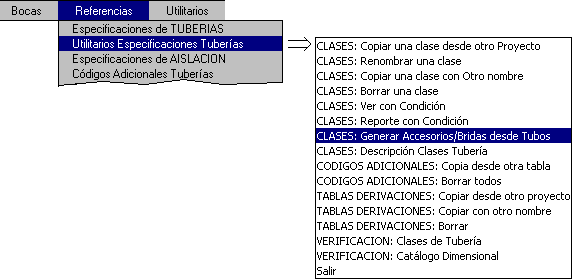

GENERACION ACCESORIOS/BRIDAS
Accesorios y Bridas pueden también ser agregados a la clase con esta opción, que permite seleccionar los Accesorios y Bridas desde una lista y, para cada componente seleccionado, abrir el rango de diámetros de la misma forma en la cual está definido el componente Tubo, para respetar los mismos valores de Schedule:

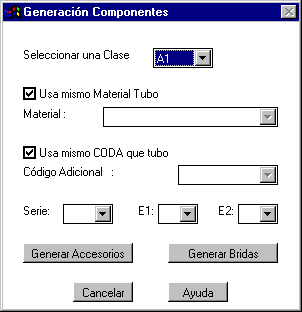

Seleccionando esta opción, se abre la siguiente ventana:
MODIFICAR, BORRAR Y DESBORRAR REGISTRO
Para MODIFICAR un registro hay que selecionar el campo a modificar y sobreescribirlo.
Curso EPLANT-Piping: Modificar un Record en una Clase de Tuberias (42seg)
Para AGREGAR un registro nuevo se utiliza la opción de menu:
Browse / Append Record
Curso EPLANT-Piping: Agregar un Record en una Clase de Tuberias (53seg)
Para BORRAR un registro, hay que marcar con el mouse el registro que se quiere borrar como muestra la animación:
Curso EPLANT-Piping: Borrar un Record en una Clase de Tuberias (40seg)

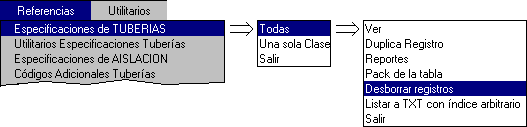

El borrado de registros es temporaneo. Se pueden recuperar con la opción:
Si necesitamos eliminarlos definitivamente se toma la opción Pack de la Tabla desde el mismo menú.
VERIFICAR CLASES DE ESPECIFICACIONES DE TUBERIA
Antes de utilizar las Clases de Tubería del proyecto es conveniente realizar una Verificación completa de la definición de las mismas para la búsqueda de errores formales en su redacción. Para eso se puede usar la opción:
Antes de la ejecución aparece una ventana de confirmación donde se puede consultar el detalle de cada verificación.

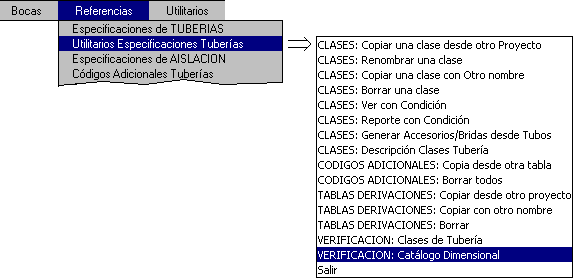

VERIFICAR CATALOGO DIMENSIONAL
Esta opción permite verificar en forma completa el contenido del Catálogo Dimensional requerido por las clases de Especificaciones de Tubería del proyecto. Son verificadas todas las tablas dimensionales requeridas señalando inclusive la falta de rangos de diámetros o valores nulos. Para eso se utiliza la opción:
ESPECIFICACIONES DE AISLACION
EPLANT-Piping permite asignar Clases de Aislación. Para cada una se define el espesor correspondiente al diámetro nominal. Se utiliza a tal efecto la tabla que se encuentra en:
El formato de esta tabla es el siguiente:
|
CAMPO |
CONTENIDO |
|
CLASE |
Clase de aislación, cualquier nombre hasta seis caracteres. Identifica el material de aislación. Si este código es ingresado en la tabla de definición de códigos adicionales y le es asignada una descripción en el campo de memo, esta descripción aparecerá automáticamente en las requisiciones de ingeniería de elementos de aislación. |
|
DIAM |
Diámetro nominal de tubería. No son aceptados rangos, solamente valores específicos. |
|
I_TH |
Especifica el espesor de aislación correspondiente a un tubo del diámetro definido en el campo DIAM. Acepta hasta seis caracteres de longitud. |
|
I_MM |
Especifica el espesor de aislación en mm. Es utilizado unicamente para el control de interferencias. |
|
MAT_INS |
Contiene el Código de Material asociado a la aislación. |
|
CODA_INS |
Contiene el Código Adicional asociado a la aislación. |
|
LINING |
Código Revestimiento. Si igual a 1, asociado al Material de Aislamiento se genera una cantidad igual de Revestimiento. |
|
MAT_LIN |
Contiene el Código de Material asociado al revestimiento de la aislación. |
|
CODA_LIN |
Contiene el Código Adicional asociado al revestimiento de la aislación. |
La clase de aislación es asignada a cada línea en el momento de su creación. Se puede también asignar la aislación en forma individual a cada componente.
El material de aislación es generado automáticamente en las requisiciones de materiales.
CODIGOS
EPLANT-Piping trabaja con una serie de códigos internos de traducción. A cada uno de ellos corresponde una tabla en formato DBF, que puede ser accedida desde la respectiva opción en la barra de Referencias.

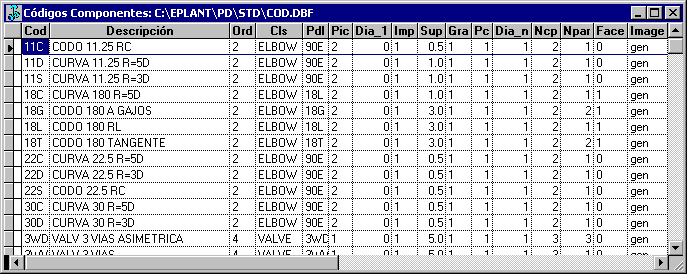

Código Genérico de Componentes (COD): es el código principal de identificación de cada componente, asigna una descripción y otros parámetros básicos entre los cuales el Código PDL que relaciona la forma de los componentes 3D.

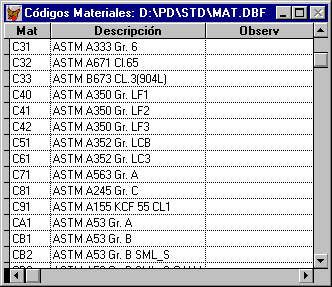

Código de Material (MAT): asigna un texto con la descripción del material.
Código Adicional de Tubería (CODA): asigna una descripción adicional a la que se genera utilizando los dos códigos anteriores y parámetros del componente. Es utilizada en las Requisiciones de Materiales.
Tiene el siguiente formato:
|
CAMPO |
CONTENIDO |
|---|---|
|
CODIGO ADICIONAL |
Código Adicional, cualquier nombre hasta 16 caracteres. Conviene codificar estos códigos con una regla, por ejemplo utilizando los primeros tres dígitos iguales al COD. |
|
DESCRIPCION |
Dando un doble "click" sobre la palabra "memo" se desplega un editor de texto donde se carga la descripción deseada, al cerrar esta pantalla los datos cargados se salvan automáticamente cambiando la palabra "Memo" que antes comenzaba con letra minuscula, ahora empieza con letra mayúscula, esto nos indica que hay datos cargados. |
|
DESCRIPCION ABREVIADA |
Para cargar un texto resumido. Sirve como índice para seleccionar los cídigos y también para asociar otra descripción más al componente si fuera necesario. |
Las Clases Predefinidas vienen acompañadas por sus respectivos Códigos Adicionales. Estos códigos pueden ser copiados facilmente al proyecto con la opción:
Curso EPLANT-Piping: Copiar Codigos Adicionales desde Otra Tabla (52seg)
Los Diámetros son validados con la tabla PIP.DBF a la cual se puede acceder desde la opción de Referencias / Dimensiones Componentes 3D y que muestra a continuación:
Tiene el siguiente formato:
|
CAMPO |
CONTENIDO |
|---|---|
|
DIAM |
Es el diámetro, tal como se carga en los campos de diámetro en las especificaciones. |
|
VAL |
Es el diámetro externo en mm. |
|
DD |
Es un código de diámetro utilizado para ordenamiento y en los Criterios de Agrupación de Requisiciones. |
CAMPOS REQUERIDOS EN ESPECIFICACIONES DE TUBERIAS
Según el tipo de componente, algunos campos deben ser cargados y otros deben ser dejados en blanco. A continuación se definen las reglas principales. Durante la carga en el módulo de base de datos, las reglas principales son automáticamente verificadas.
- Rango de Diámetro Primario: debe ser especificado para todo componente. Deben ser diámetros válidos.
- Tubos: se debe cargar el Schedule o Espesor en el campo SCH. El extremo 1 puede dejarse en blanco, para permitir su conexión con cualquier otro código de extremo.
- Bridas: el extremo 1 debe ser un código bridado, el 2 debe ser no bridado.
- Componentes Bridados: hay que especificar el valor de la serie en el campo RAT.
- Componentes con un solo punto de Conexión: no pueden tener el código de extremo 2.
- Componentes de Reducción: debe ser especificado el Rango de Diámetro secundario.
- Código de Materiales: puede dejarse en blanco o especificarse un código inválido. En este caso es señalado automáticamente para permitir su carga posterior en el maestro de Códigos de Materiales del sistema.
- Código Adicional: puede dejarse en blanco (para la mayoría de los componentes es el caso más común) o especificar un código inválido. En este caso es señalado automáticamente para permitir su carga posterior en el maestro de Códigos de Adicionales del proyecto.
EXPORTAR / IMPORTAR EXCEL
Si bien el módulo de base de datos permita crear y modificar cualquier especificación,
es posible también Exportar las tablas de Especificaciones y Branchs a CSV, que es un formato
compatible con Excel y otros programas similares. Trabajar el archivo exportado con Excel y
volver a importarlo a EPLANT.

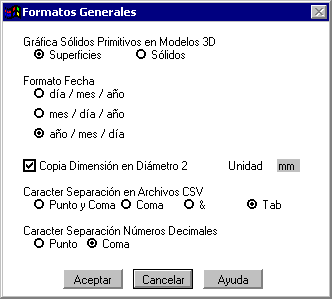

Para no corromper la tabla EPLANT no es conveniente Exportar a XLS. En cambio, el procedimiento
correcto es: primero Exportar a CSV el archivo DBF EPLANT:

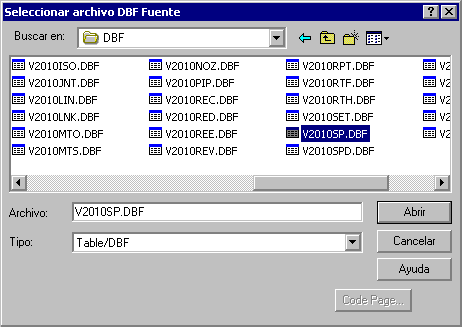

En caso de exportar las Especificaciones de Tubería, se selecciona el archivo /[proyecto]/DBF/[proyecto]SP.DBF:
Se genera de esta forma un archivo con el mismo nombre del seleccionado y extensión CSV. Este archivo se puede abrir y editar en Excel. Debe ser salvado en el mismo formato. Para su importación en el archivo original se ejecuta:
que pide seleccionar el archivo CSV que se importa y el DBF que recibe. Solo los campos con igual nombre en ambos archivos son importados. Los archivos CSV utilizan un caracter para separar las columnas entre si. En la configuración del Proyecto se puede elegir entre distintas posibilidades y definir el caracter usado como separador decimal, que tiene que concordar con la configuración activa en el sistema operativo para que Excel interprete correctamente las columnas numéricas:
Después de una manipulación externa de las Especificaciones, ejecutar siempre el comando VERIFICACION Clases Tuberías para corregir eventuales errores formales cometidos: códigos no definidos, diámetros incorrectos, etc.
Ultima actualización 17 Octubre 2020.
